ল্যামিনেশন স্ট্যাম্পিং সম্পূর্ণ লাইন মেশিন
1. পণ্য পরিচিতি:
◉ ল্যামিনেশন স্ট্যাম্পিং কমপ্লিট লাইন মেশিন কম্পোনেন্টের ব্যবহার যেমন FAG জার্মানি, NSK জাপান বা NTN জাপান বিয়ারিংস, এর উচ্চ নির্ভুলতা, উচ্চ জীবন বৈশিষ্ট্যগুলি দীর্ঘমেয়াদী স্থিতিশীলতা এবং সমর্থন সদস্যদের অপারেবিলিটি নিশ্চিত করতে।
◉ আজকাল, আরও অনেক কারখানা ল্যামিনেশন স্ট্যাম্পিং সম্পূর্ণ লাইন মেশিন ব্যবহার করে। পিঞ্চ ফিডার ল্যামিনেশন স্ট্যাম্পিং সম্পূর্ণ লাইন মেশিনের একটি অপরিহার্য অংশ। বাজারে অনেক ধরণের ফিডার এবং অনেক শৈলী রয়েছে। "ফিডার" শব্দের অর্থ কী তা সবাই জানে, তবে খুব কম লোকই এটি সঠিকভাবে ব্যবহার করে।
◉ এখন বাজারে ক্লিপ ফিডারের অনেক প্রকার এবং স্পেসিফিকেশন রয়েছে। প্রথম পছন্দ হল ক্লিপ ফিডার ইনস্টল করার মূল পয়েন্টগুলি জানা। ক্লিপ ফিডার ইনস্টল করার দিকটি বাম থেকে ডানে হওয়া উচিত। ইনস্টলেশনের অবস্থান এবং স্বয়ংক্রিয় ফিডিং শ্যাফ্টের শেষ বাম দিকে হওয়া উচিত। এটা ভুল জায়গায় না.
◉ Hot Tags: ল্যামিনেশন স্ট্যাম্পিং সম্পূর্ণ লাইন মেশিন, ভাল ব্র্যান্ড প্রস্তুতকারক, ভাল কারখানা,
2. ল্যামিনেশন স্ট্যাম্পিং সম্পূর্ণ লাইন মেশিন পণ্য পরামিতি¼š
|
|

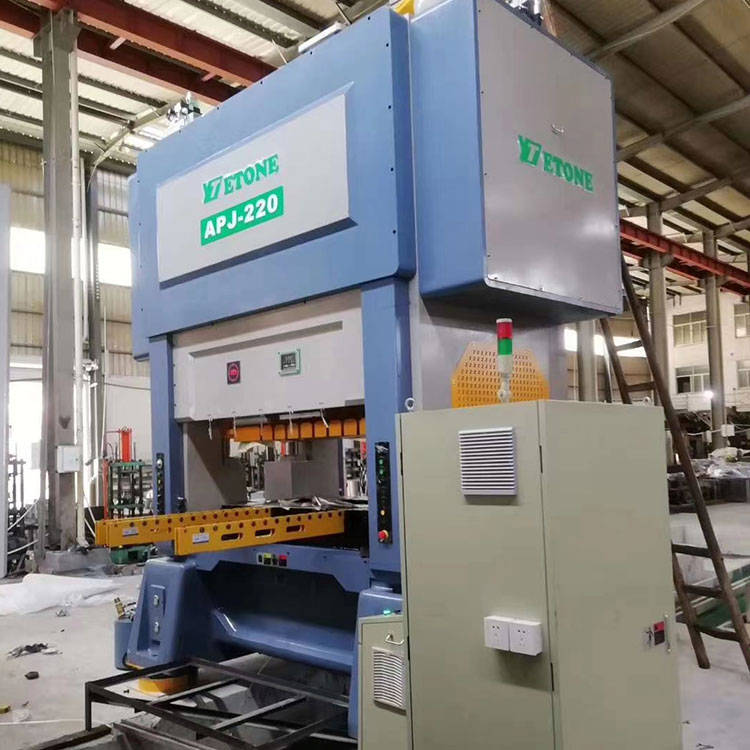

এপিজে-220 |

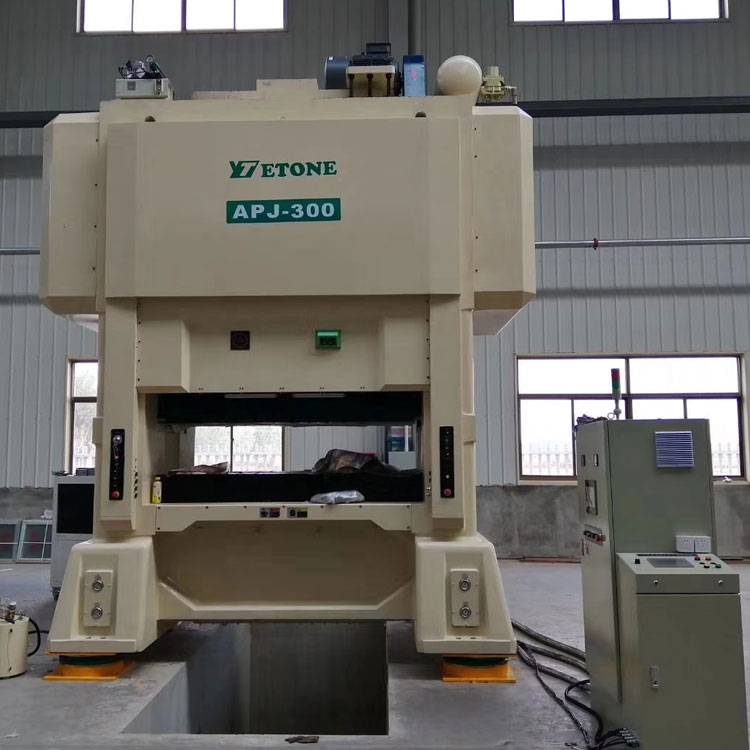

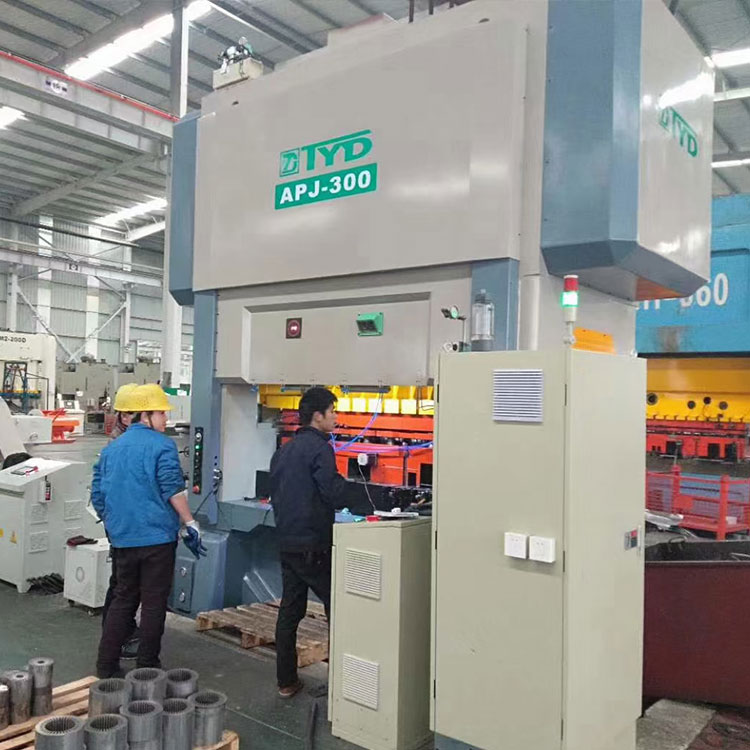

APJ-300 |
APJ-350 |

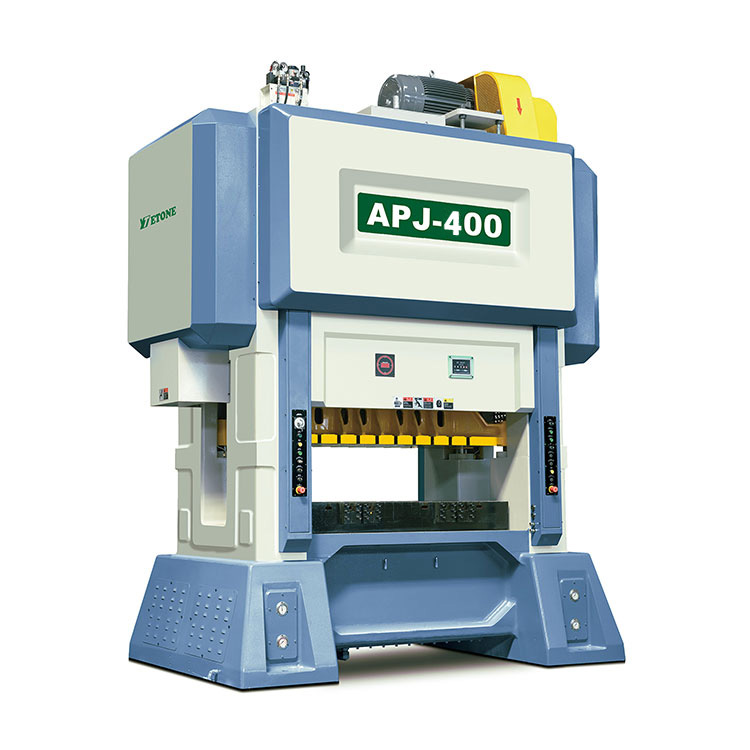

এপিজে-400 |
এপিজে-450 |
টনেজ |
টন |
220 |
300 |
350 |
400 |
450 |
ভ্রমণ |
মিমি |
30 |
30 |
30 |
30-50 |
30-50 |
প্রতি মিনিটে স্ট্রোকের সংখ্যা |
এসপিএম |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
নিম্ন টেবিলের আকার |
মিমি |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
ফাঁকা গর্ত |
মিমি |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
স্লাইডিং ব্লক এলাকা |
মিমি |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
ডাই হাইট অ্যাডজাস্টমেন্ট স্ট্রোক |
মিমি |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
ডাই হাইট অ্যাডজাস্টমেন্ট মোটর |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
খাওয়ানোর লাইনের উচ্চতা |
মিমি |
200土50 |
210土50 |
210士50 |
220土50 |
270土50 |
মুল মটর |
kw |
45 |
55 |
55 |
75 |
75 |
3. পেরিফেরাল যন্ত্রপাতি
|
|
|
ডাবল হেড আনকয়লার |
স্ট্রেইটনার |
গিয়ার ফিডার |
|
|
পি = খাওয়ানোর দৈর্ঘ্য |
ডি =70 (ড্রাইভ চাকার ব্যাস) N1 = প্রথম গিয়ারের দাঁতের সংখ্যা |
|
N2 = দ্বিতীয় গিয়ারের দাঁতের সংখ্যা |
|
N3 = তৃতীয় গিয়ারের দাঁতের সংখ্যা |
|
N4 = চতুর্থ গিয়ারের দাঁতের সংখ্যা |
উপাদান প্রস্থ |
মিমি |
সর্বোচ্চ 150 |
সর্বোচ্চ 200 |
সর্বোচ্চ ৩০০ |
সর্বোচ্চ ৪০০ |
উপাদান বাইরের ব্যাস |
মিমি |
সর্বোচ্চ 1200 |
সর্বোচ্চ 1200 |
সর্বোচ্চ 1200 |
সর্বোচ্চ 1200 |
উপাদান ভিতরের ব্যাস |
মিমি |
450-520 |
450-520 |
450-520 |
450-520 |
উপাদান গতি |
মি/মিনিট |
1-60 |
1- 60 |
1-60 |
1-60 |
উপাদান ওজন |
|
500kgX 2 |
1QQQkgX 2 |
2000kgX 2 |
3000kgX 2 |
সমতলকরণ roller「 |
পিসি |
11 |
11 |
11 |
11 |
মোটর চালান |
|
1.5 কিলোওয়াট |
2 2kw |
22 কিলোওয়াট |
30 কিলোওয়াট |
4. ডাবল-হেড আনকয়লার
কর্মক্ষমতা বর্ণনা |
পণ্যের ছবি |
◉ মডেলটি তিনটি অংশ নিয়ে গঠিত: স্পিন্ডল বক্স বডি, স্পিন্ডল বক্স এবং ক্যারিয়ার, যার মধ্যেটাকু বাক্স অবিচ্ছেদ্য এবং দীর্ঘ অক্ষ দূরত্ব আছে. ◉ এটি ছোট ভলিউম, ছোট পদচিহ্ন, সুবিধাজনক লোডিং এবং নমনীয় হিসাবে ফাংশন বৈশিষ্ট্যযুক্ত ব্যবহারদ্বিগুণঝুলন্ত গঠন উপাদান রোল হ্যান্ডলিং tofit প্রয়োগ করা হয় এবং পুনরাবৃত্তি সক্রিয় খাওয়ানো, ব্যাপকভাবে সংরক্ষণ করারিচার্জিং সময়, উত্পাদন ক্ষমতা উন্নত এবং হ্রাস উৎপাদন খরচ। ◉ শক্তিহীনগঠন প্রয়োগ করা হয়, যা শুধুমাত্র সাধারণ সোজা করার সাথে ব্যবহার করতে সক্ষম করে না মেশিন কিন্তু সর্বোত্তমউচ্চ গতির স্ট্রেটেনিং মেশিনের সাথে কর্মক্ষমতা। |
|
|
|
TMT-200 |
TMT-300 |
TMT-400 |
TMT-500 |
TMT-600 |
সর্বোচ্চ প্রস্থ |
মিমি |
200 |
300 |
400 |
500 |
600 |
উপাদান বেধ |
মিমি |
0.2-1.5 |
0.2-1.5 |
0.2-1.5 |
0.2-1.5 |
0.2-1.5 |
উপাদান ওজন |
মিমি |
1000x2 |
2000x2 |
3000x2 |
4000x2 |
5000x2 |
রোলার ভিতরের ব্যাস |
মিমি |
450-530 |
450-530 |
450-530 |
450-530 |
450-530 |
সর্বাধিক রোলার বাইরের ব্যাস |
মিমি |
1200 |
1200 |
1200 |
1200 |
1200 |
5.S-টাইপ স্ট্রেইটনার
কর্মক্ষমতা বর্ণনা |
পণ্যের ছবি |
◉ "ইলেকট্রিক সিগন্যাল---> পিসি---> ইনভার্টার---> প্রক্রিয়া সহ এস-টাইপ বা ইউ-টাইপ স্ট্রেইটনার গতি পরিবর্তন",গতি বাড়ার সাথে প্রেসের সাথে সম্পূর্ণ সিঙ্ক্রোনাইজেশন সক্ষম করা প্রায় 60মি/মিনিট ◉ মডেল একটি ডবল মাথা উপাদান ফ্রেম, যা সহজ সঙ্গে সজ্জিত করা হয় কাজ এবং হতে পারেহাই-স্পিড প্রেসের সাথে সম্পূর্ণ সিঙ্ক্রোনাইজ করা হয়েছে। গিয়ার ব্যবহার ফিডার আরও ভাল কর্মক্ষমতা প্রদান করে। |
|
|
|
SLQ-200SLQ-300 |
SLQ-400SLQ-500SLQ-600 |
SLQ-200SLQ-300 |
SLQ-400SLQ-500SLQ-600 |
SLQ-200SLQ-300 |
সর্বোচ্চ প্রস্থ |
মিমি |
200300 |
400500600 |
200300 |
400500600 |
200300 |
উপাদান ম রোগ |
মিমি |
0.3-1.6 |
||||
রোলার ভিতরের ব্যাস |
মিমি |
1200 |
||||
সমতলকরণ গতি |
মি/মিনিট |
60 |
||||
মোটর |
এইচপি |
22 |
3575 |
22 |
3575 |
22 |
Woå ¤ng ভোল্টেজ |
|
AC তিন-ফেজ 220V বা AC তিন-ফেজ 380V |
